Transistor MJE2955T

Transistor MJE2955T
Transistor Bipolar

Especificações
Fabricante: STMicroelectronics
Categoria de Produto: Transistores bipolares - BJT
Estilo de montagem: Através do orifício
Embalagem / Caixa: TO-220-3
Polaridade do transistor: PNP
Configuração: solteiro Coletor
Tensão do Emissor VCEO Máx.: 60V
Coletor - Tensão Base VCBO: 70V
Emissor - Tensão Base VEBO: 5V
Tensão de saturação do coletor-emissor: 1,1V
Corrente máxima do coletor DC: 10A Pd - Dissipação de energia: 75W
Produto de ganho de largura de banda fT: 2MHz
Temperatura Mínima de Operação: - 55°C
Temperatura Máxima de Operação: + 150°C
Série: MJE2955T
Embalagem: Vareta
Ganho de corrente DC hFE máx.: 70
Altura: 9,15mm
Comprimento: 10,4mm
Tecnologia: Si
Largura: 4,6mm
Marca: STMicroelectronics
Corrente de coletor contínua: 10A Coletor DC / Ganho de base hfe Min: 20
Tipo de Produto: BJTs - Transistores Bipolares
Subcategoria: Transistores

O MJE2955T é um transistor de potência de silício PNP amplamente utilizado em aplicações gerais de amplificadores e comutação . Ele foi projetado para lidar com correntes e dissipação de potência relativamente altas, tornando-o adequado para acionar cargas que exigem mais potência do que transistores de pequeno sinal.

Principais características:
Tipo: Transistor de junção bipolar (BJT) PNP (positivo-negativo-positivo).
Par complementar: geralmente é encontrado como um par complementar ao MJE3055T (um transistor NPN), o que é comum em configurações de amplificadores push-pull.
Embalagem: Normalmente vem em uma embalagem plástica TO-220 .Este pacote foi projetado para aplicações de energia,permitindo uma dissipação de calor eficiente,muitas vezes exigindo um dissipador de calor.Outras variações como TO-251 (IPAK) ou TO-252 (DPAK) também existem.
Tensão Coletor-Emissor (VCEO):Até -60V.
Tensão base-coletor (VCBO):Até -70V.
Tensão emissor-base (VEBO):Até -5V.
Corrente de coletor (CI):Pode suportar uma corrente de coletor contínua de até-10A(Ampères).Esta é uma classificação significativa,indicando sua capacidade de manuseio de energia.
Corrente de base (IB):Até -6A.
Dissipação de energia (PC):Pode dissipar uma quantidade substancial de energia,tipicamente 75W(Watts) a uma temperatura de 25°C.
Frequência de transição (fT):Cerca de 2 MHz.Embora isso possa parecer baixo em comparação com transistores de pequeno sinal,é típico de transistores de potência usados ​​em aplicações de áudio e comutação.
Ganho de corrente CC (hFE):Varia,mas as folhas de dados geralmente especificam um mínimo de 20 em IC = -4A,e pode chegar a 100 ou mais.

Aplicações comuns:
Dadas as suas características robustas,o MJE2955T é adequado para:
Amplificadores de potência:Comumente usado nos estágios de saída de amplificadores de áudio (por exemplo,g.,em eletrônicos de consumo,sistemas de áudio automotivos) para acionar alto-falantes.
Circuitos de comutação de energia:Devido à sua capacidade de lidar com altas correntes,é usado na regulação do fornecimento de energia,Conversores DC-DC,e outras aplicações de comutação.
Reguladores de tensão:Pode fazer parte de circuitos que regulam a tensão.
Aplicações de PWM (Modulação por Largura de Pulso):Seus recursos de comutação o tornam útil para controlar motores ou outras cargas indutivas com PWM
Valor Unitário

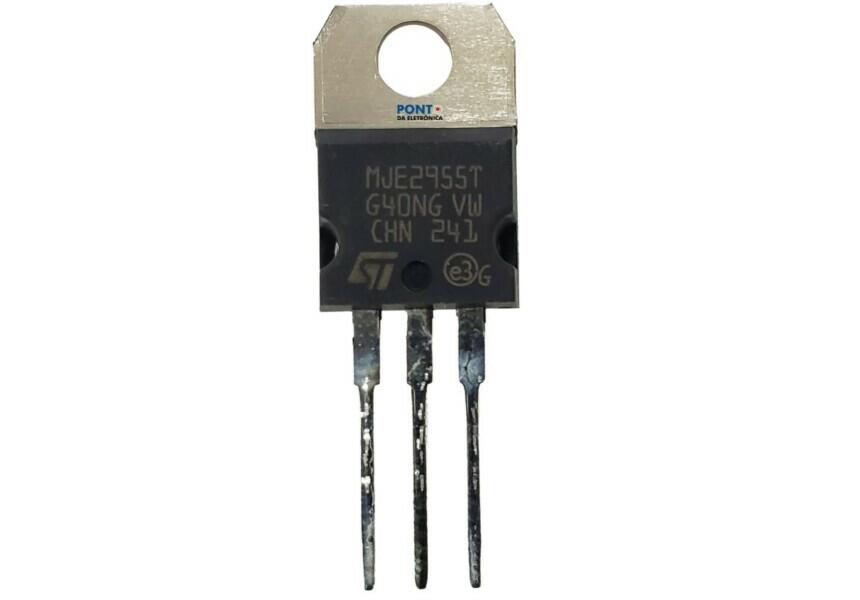

Imagem Meramente Ilustrativa
