Circuito Integrado IR2153

Circuito Integrado IR2153 Ir Dip
IR2153PBF
Driver de portas HALF BRDG DRVR 600V 15.6Vclamp 1.2

Especificações:
Fabricante: Infineon
Categoria do produto: Drivers de porta
Produto: Drivers Half-Bridge
Tipo: Lado Alto, Lado Baixo
Estilo de montagem: Through Hole
Caixa/Gabinete: PDIP-8
Número de drivers: 2 Driver
Número de saídas: 2 Saída
Corrente de saída: 400 mA
Tensão de alimentação - Mín.: 10 V
Tensão de alimentação - Máx: 20 V
Tempo de ascensão: 80 ns
Tempo de queda: 45 ns
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 125 C
Embalagem: Vareta
Marca: Infineon Technologies
Recursos: Síncrono
Altura: 1,5 mm
Comprimento: 5 mm
Tipo de lógica: CMOS
Corrente de Alimentação Operativa: 5 mA
Tensão de alimentação operacional: 10 V
Tensão de saída: 10 V a 20 V
Pd - Dissipação de potência: 1 W
Tipo de Produto: Gate Drivers
Subcategoria: PMIC - CIs de gerenciamento de energia
Tecnologia: Si
Largura: 4 mm

O Circuito Integrado IR2153 é um driver de alta e baixa tensão projetado para controlar MOSFETs e IGBTs em circuitos de inversores, fontes chaveadas e conversores de potência. Ele integra funções essenciais como geração de clock, controle de alta e baixa tensão, proteção contra falhas de condução e bloqueio de sub-tensão, garantindo operação estável e segura do sistema.
Com suporte para alta frequência de comutação, o IR2153 é amplamente utilizado em fontes de alimentação comutada, inversores residenciais e industriais, e aplicações de iluminação eletrônica. Seu design compacto e confiável facilita a implementação em projetos que exigem eficiência energética e proteção dos dispositivos de potência.
O CI oferece alta durabilidade, confiabilidade e facilidade de integração, tornando-se uma solução ideal para engenheiros e hobbistas que buscam desempenho consistente em projetos de eletrônica de potência.

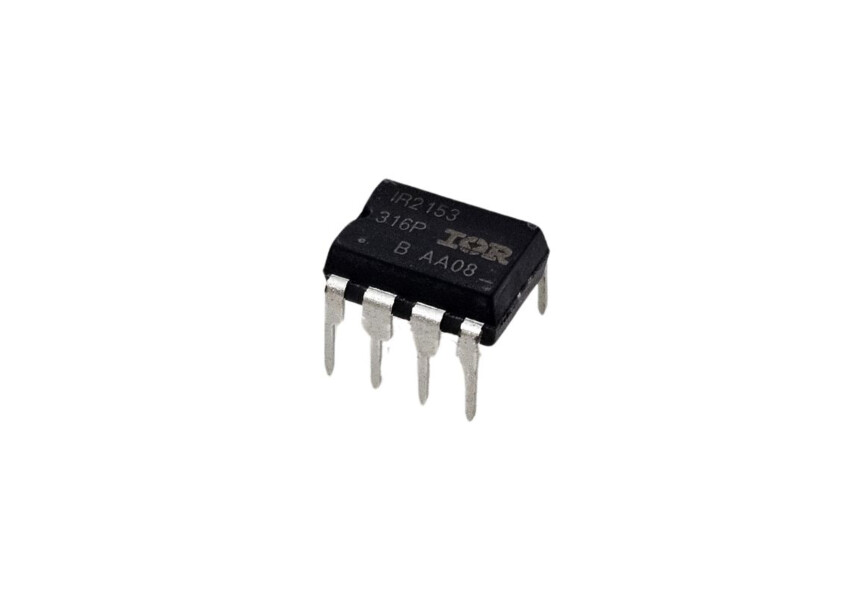

Imagem Meramente Ilustrativa
Valor Unitário

Para mais informações, entre em contato.
