Circuito Integrado SAK-C164CI-LM MQFP-80 Infineon

Circuito Integrado SAK-C164CI-LM MQFP-80 Infineon

O SAK‑C164CI‑LM é um microcontrolador de alto desempenho da família C164CI / C166 da Infineon, caracterizado por ser “single‑chip” (tudo integrado), CMOS, projetado para aplicações que exigem bom processamento, periféricos integrados e flexibilidade de E/S.

Núcleo (CPU) e Memória:
CPU de 16 bits, arquitetura com pipeline de 4 estágios, o que ajuda a aumentar a taxa de instruções executadas por ciclo.
Suporta instruções de multiplicação (16×16 bits) e divisão (32/16 bits), embora essas operações sejam mais lentas comparadas a instruções simples (ex: multiplicação ~400 ns; divisão ~800 ns em certos modos de clock).
Espaço de endereço linear total de até 16 MBytes para código + dados.
Registradores especiais (SFRs), uso de banco(s) de registradores gerais (GPRs) dentro da RAM interna. Há estrutura de contexto de registradores para suportar multitarefa ou sistemas operacionais.

Memória:
RAM interna (IRAM): ≈ 2 KB
RAM de extensão (XRAM): ≈ 2 KB
Memória de programa: o modelo “LM” indica que é ROM-less, ou seja, não inclui memória de programa fixa, dependendo de memória externa ou OTP em versões específicas.
Possui espaço para extensão de memória externa via barramento externo (External Bus Controller), com capacidade para diferentes larguras de barramento e chips‑select programáveis.

Periféricos e Interfaces:
Conversor A/D de 8 canais, com resolução de 10 bits. Tempo de conversão programável, podendo chegar ~7,8 µs.
Unidade de CAPCOM (Capture / Compare) para PWM / captura de eventos – CAPCOM2, CAPCOM6 (varias linhas dependendo da versão)
Temporizadores gerais (vários timers) para controle de tempo, geração de eventos, etc.
Interfaces seriais: canais síncronos e assíncronos; suporte a UART/SCS/SSC etc.
Interface CAN, versão 2.0B com múltiplos objetos de mensagem (message objects) para uso em sistemas automotivos/comunicação robusta.
Relógio de tempo real (RTC) integrado.

E/S, Barramento e GPIO
Até 59 pinos de E/S gerais. Muitos pinos são configuráveis e com thresholds de entrada variáveis, histerese em alguns casos.
Barramento externo programável para memória ou periféricos, podendo operar com dados multiplexados ou demultiplexados, barramento I/O de 8 ou 16 bits, conforme configuração.

Clock, Alimentação e Condições Ambientais:
Frequência de operação nominal: 20 MHz para a maioria das versões LM.
Tensão de alimentação: 4.75 V a 5.5 V (versão típica de 5V) para VDD.
Temperatura de operação: de aproximadamente −40 °C até +125 °C (versão automotiva / industrial) para LM CA+ etc.

Modos de Energia & Segurança:
Possui modos de redução de consumo como Idle, Sleep, e Power‑Down para economia de energia.
Watchdog de hardware e watchdog de oscilador (“oscillator watchdog”) para detectar falhas de clock ou travamentos.
Reset por proteção de alimentação (Power‑On Reset) também está presente.

Pacote, Montagem e Outros Detalhes:
Encapsulamento: MQFP‑80 (80 pinos, montagem superficial) com passo (pitch) de 0,65 mm.
Sistema de interrupções com ~32 fontes, nível de prioridade (16 níveis) para respostas rápidas.
Valor Unitário

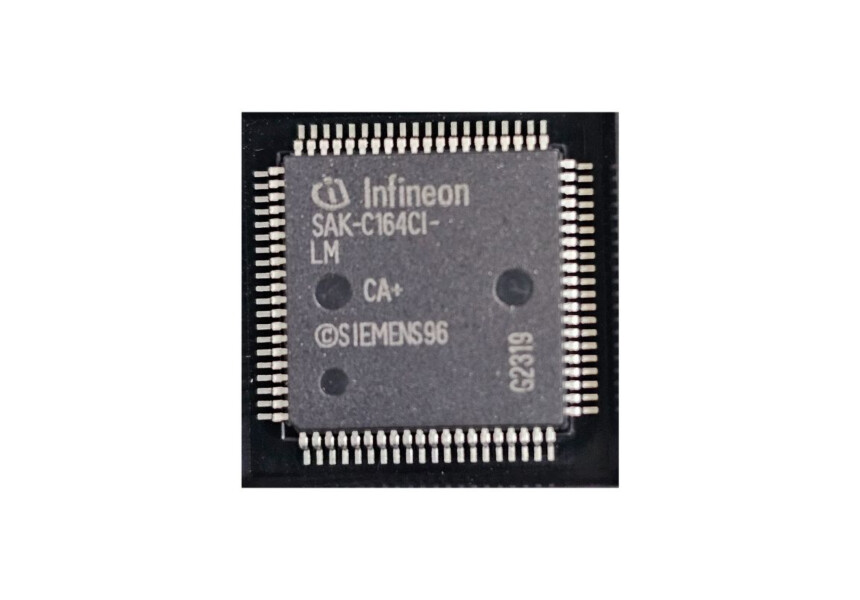

Imagem Ilustrativa
