Circuito Integrado TDA4864AJ

Circuito Integrado TDA4864AJ
Booster de Deflexão Vertical

O TDA4864AJ é um circuito integrado (CI) especializado , projetado principalmente como um amplificador de deflexão vertical . É um componente-chave em televisores e monitores CRT (Tubo de Raios Catódicos) mais antigos , responsável por controlar o movimento vertical do feixe de elétrons para desenhar a imagem na tela.

Características principais
Função: Amplificador de deflexão vertical. Recebe um sinal de entrada em forma de dente de serra de um controlador de deflexão e o amplifica para acionar as bobinas de deflexão vertical de um CRT.
Fabricante: Originalmente desenvolvido pela Philips Semiconductors , que mais tarde se tornou NXP Semiconductors .
Foco da aplicação: Projetado especificamente para sistemas de deflexão vertical em TVs e monitores CRT, suportando frequências de quadros de até 200Hz.
Gerador Flyback Interno: Uma característica fundamental da versão "AJ" (TDA4864AJ) é a geração interna de tensão flyback . Ele dobra a tensão de alimentação internamente para criar a tensão flyback necessária, o que significa que não requer uma tensão de alimentação flyback separada como seu equivalente, o TDA4864J. Isso simplifica o projeto do circuito.
Corrente de saída: Capaz de fornecer uma corrente de saída de deflexão vertical pico a pico de até 2,5A.
Entradas diferenciais: Possui um amplificador de potência com entradas diferenciais , permitindo alta linearidade na amplificação do sinal dente de serra.
Proteção térmica: Inclui um circuito de proteção térmica que reduz a corrente de deflexão se a temperatura da junção exceder um limite seguro (por exemplo, 150°C), protegendo o CI contra superaquecimento.
Pacote: Normalmente encontrado em um pacote ZIP (Zig-zag In-line Package) de 7 pinos ou DBS7P , projetado para dissipação de calor eficaz.

Aplicações comuns
O TDA4864AJ foi amplamente utilizado em:
Televisores CRT: Para controlar as linhas de varredura verticais da imagem.
Monitores de computador CRT: semelhantes às TVs, garantindo exibição precisa da imagem vertical.
Outros dispositivos de exibição que utilizavam tecnologia de tubo de raios catódicos para sua exibição.
Valor Unitário

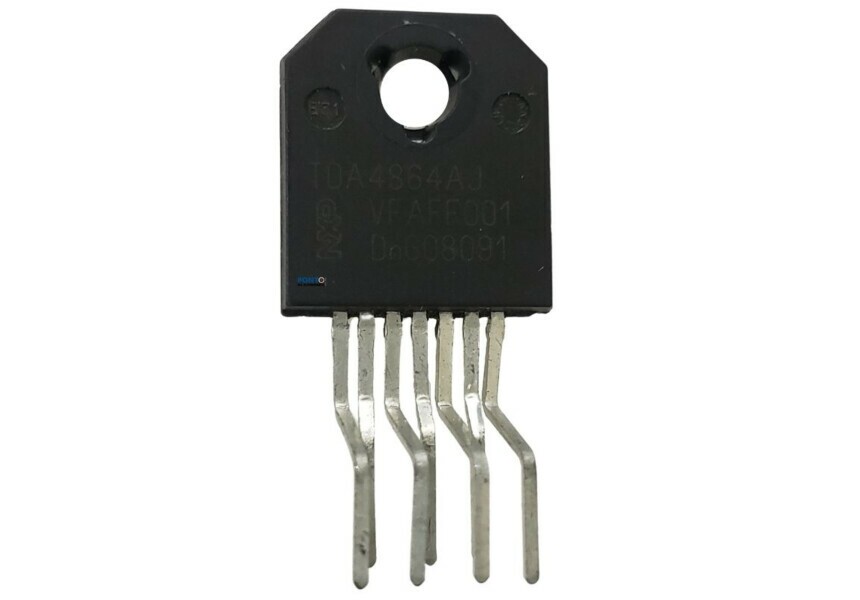

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
