Circuito Integrado TNY280PG

Circuito Integrado TNY280PG
Conversores CA/CC 28.5 W (85-265 VAC) 36.5 W (230 VAC)

Especificações:
Fabricante: Power Integrations
Categoria de produto: Conversores CA/CC
Estilo de montagem: Através do Orificio
Caixa / Gabinete: PDIP-8
Voltagem de saída: 12 V
Potência de saída: 28.5 W
Tensão de alimentação/entrada - Mín: 85 VAC
Tensão de alimentação/entrada - Máx: 265 VAC
Frequência de comutação: 132 kHz
Ciclo de serviço - Máx: 65 %
Corrente de Alimentação Operativa: 630 uA
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 150 C
Corrente de saída: 1 A
Série: TNY280
Embalagem: Vareta
Número de saídas: 1 Saida
Tipo: Conversor Off Line
Marca: Power Integrations
Tipo de Produto: Conversores CA / CC
Subcategoria: PMIC - CIs de gerenciamento de potência

O TNY280PG é um Circuito Integrado (CI) Conversor CA/CC off-line fabricado pela Power Integrations, parte da sua renomada família TinySwitch®-III.
Ele é projetado para criar fontes de alimentação comutada de forma simples, eficiente e com baixo custo de componentes.

Visão Geral e Características Principais:
O TNY280PG é um CI de gerenciamento de energia que simplifica o design de fontes de alimentação isoladas (flyback) e não isoladas para uma ampla gama de aplicações. Ele integra um MOSFET de potência de 700 V, um oscilador, uma fonte de corrente de alta tensão com chaveamento, limitador de corrente (selecionável pelo usuário) e circuito de desligamento térmico.

Fabricante: Power Integrations
Família/Série: TinySwitch®-III
Tipo de Conversor: Conversor CA/CC (AC/DC) off-line, geralmente topologia Flyback.
Encapsulamento: DIP-8C (Dual In-line Package de 8 pinos com 7 leads, otimizado para dissipação de calor através da PCB).
Potência de Saída: Capaz de fornecer até 28.5 W em entrada universal (85-265 VAC) e até 36.5 W em 230 VAC.
Alta Eficiência: Projetado para ser altamente eficiente em toda a faixa de carga, incluindo consumo muito baixo em standby (sem carga), o que o torna compatível com as normas de eficiência energética globais (como EcoSmart™).
Controle ON/OFF Simples: Utiliza um esquema de controle ON/OFF, que elimina a necessidade de componentes de compensação de loop, simplificando o design.

Proteções Integradas: Inclui diversas proteções para maior confiabilidade do sistema e segurança:
Limitação de Corrente: Selecionável pelo usuário.
Proteção contra Curto-Circuito: Com reinício automático.
Proteção contra Circuito Aberto: Com reinício automático.
Proteção contra Sobretemperatura: Desligamento térmico histerético com recuperação automática (elimina a necessidade de reset manual).
Proteção contra Sobretensão de Saída: Com desligamento.
Frequência de Chaveamento: Possui jittering de frequência (variação da frequência de chaveamento), o que reduz os picos de EMI e simplifica o design do filtro EMI, diminuindo custos.
Autoalimentado: O CI é autoalimentado, eliminando a necessidade de enrolamento auxiliar ou componentes de polarização.
Variação: A letra "PG" no final do nome da peça indica o encapsulamento específico (DIP-8C). Outras letras como "PN" (também DIP) ou "GN" (SMD) indicam diferentes encapsulamentos.

Aplicações Comuns:
O TNY280PG é ideal para uma ampla gama de aplicações que exigem uma fonte de alimentação compacta, eficiente e de baixo custo:
Fontes de Alimentação para Eletrodomésticos: Máquinas de lavar, geladeiras, fornos, etc.
Adaptadores e Carregadores: Para dispositivos eletrônicos de consumo.
Fontes de Alimentação Auxiliares: Em PCs, servidores e outros equipamentos.
Controle Industrial: Automação, medidores inteligentes.
Eletrônicos de Consumo em Geral: DVDs, set-top boxes, displays.
Iluminação LED: Drivers de LED.

Em resumo, o TNY280PG é um CI versátil da Power Integrations que oferece uma solução simplificada, econômica e altamente eficiente para a criação de fontes de alimentação CA/CC de baixa a média potência, com robustas proteções integradas.
Valor Unitário

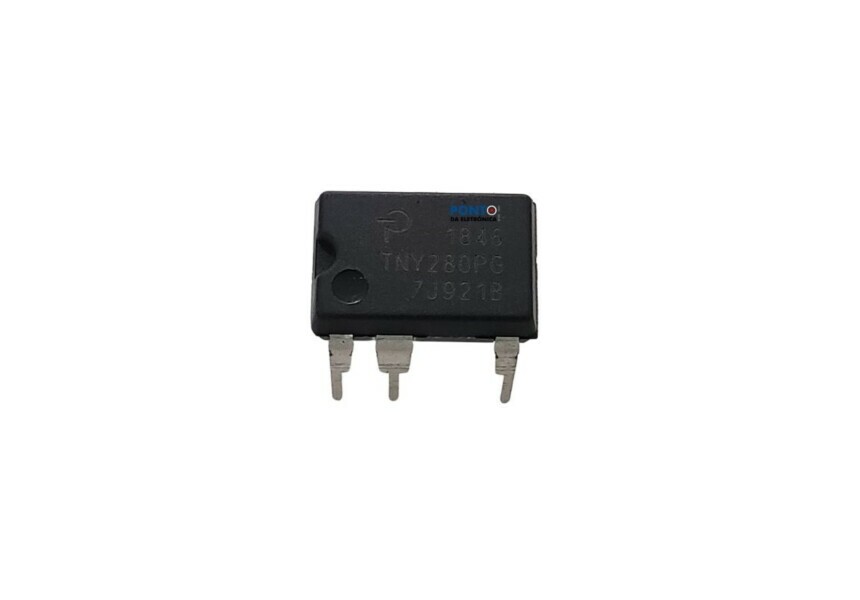

Foto Meramente Ilustrativa
