Transistor 2N5401

Transistor 2N5401 2N5401 To-92
Transistor bipolar de junção PNP

Especificações:
Fabricante: Rectron
Categoria de produto: Transistores bipolares de junção - BJT
Estilo de montagem: Orifício de passagem Caixa / Gabinete: TO-92-3
Polaridade do transistor: PNP
Configuração: Single Coletor - VCEO máx. de voltagem do emissor: - 150V
Coletor VCBO de voltagem básica: - 160V
Emissor - VEBO de tensão de base: - 5V
Tensão de saturação do coletor - emissor: - 0,5V
Corrente do coletor DC máxima: - 0,6A Pd
Dissipação de potência: 625MW
Produto fT da largura de banda de ganho: 300MHz
Temperatura operacional mínima: - 55°C
Temperatura operacional máxima: + 150°C
Série: 2N
Embalagem: Pacote de munição hFE máx. de ganho de corrente DC: 300
Tecnologia: Si
Marca: Rectron
Tensão do coletor contínua: - 0,6A Coletor DC / Ganho base hfe Min: 60
Tipo de Produto: BJTs - Transistor Bipolar
Subcategoria: Transistores

O 2N5401 é um transistor de junção bipolar (BJT) PNP amplamente utilizado , comumente encontrado no encapsulamento TO-92 . Este transistor em particular é conhecido por suas capacidades de alta tensão , tornando-o adequado para aplicações em que é necessário comutar ou amplificar sinais em circuitos com tensões relativamente mais altas, mas correntes mais baixas.

Principais características e usos
Polaridade PNP : Como um transistor PNP, a corrente flui do emissor para o coletor quando uma pequena tensão negativa (em relação ao emissor) é aplicada à sua base. Este é o comportamento oposto de um transistor NPN.
Alta Tensão : Suporta uma Tensão Coletor-Emissor (VCEO) de até 150V e uma Tensão Coletor-Base (VCBO) de até 160V. Essa alta tensão nominal é uma característica fundamental que o distingue de muitos transistores de uso geral.
Baixa corrente : embora suporte alta tensão, ele foi projetado para aplicações de corrente relativamente baixa, com uma corrente de coletor contínua máxima (CI) normalmente em torno de 600mA .
Uso geral : apesar de sua capacidade de alta voltagem, ele é considerado um transistor de uso geral, o que significa que é versátil para diversas funções.
Amplificação : Pode ser usada para amplificar pequenos sinais, como em pré-amplificadores de áudio ou outros circuitos de condicionamento de sinal.
Comutação : Funciona efetivamente como uma chave eletrônica, controlando cargas de alta tensão com um sinal de entrada menor. Isso é útil para ligar e desligar componentes como relés, LEDs ou outros transistores.
Pacote TO-92 : Trata-se de um pequeno pacote de plástico com orifício passante e três terminais (Emissor, Base e Coletor). É muito comum devido ao seu tamanho compacto e facilidade de uso em prototipagem e fabricação.

Aplicações comuns
Devido às suas características de alta tensão e baixa corrente, o 2N5401 é frequentemente encontrado em:
Sistemas telefônicos : historicamente, era amplamente utilizado em aplicações de telefonia onde altas tensões podiam estar presentes, mas as demandas de corrente eram baixas.
Circuitos de comutação de alta tensão : para controlar cargas em circuitos que operam em tensões CC mais altas.
Amplificação de pequenos sinais : nos estágios iniciais de amplificadores de áudio ou outro processamento de sinal em que uma classificação de alta voltagem é benéfica.
Circuitos de driver : para acionar outros componentes que exigem uma quantidade moderada de corrente ou um nível de tensão específico.
Pares complementares : geralmente é pareado com seu complemento NPN, o 2N5551 , para criar estágios de amplificador push-pull (como amplificadores Classe B) para melhor eficiência e tratamento de corrente bidirecional.
Valor Unitário

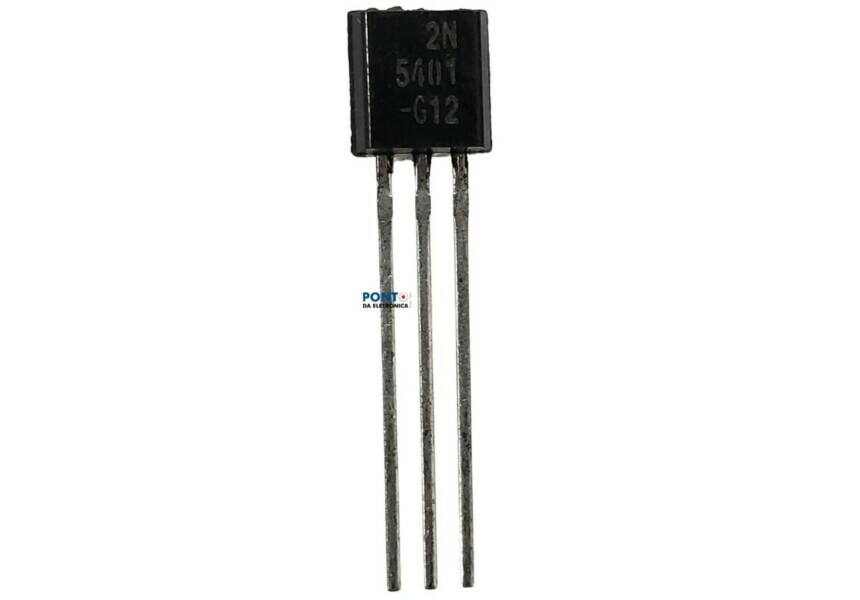

Imagem Meramente Ilustrativa
