Transistor 2SB834

Transistor 2SB834
Transistor de Potência para Aplicações de Baixa Frequência

O 2SB834 é um transistor de junção bipolar (BJT) PNP projetado para aplicações de amplificadores de potência de baixa frequência . É comumente encontrado em eletrônicos de consumo, especialmente equipamentos de áudio, devido à sua capacidade de lidar com potência moderada.

Características principais
Tipo de transistor: Transistor de junção bipolar PNP (Positivo-Negativo-Positivo). Isso significa que a maioria dos portadores de carga são lacunas, e a corrente flui do emissor para o coletor.
Embalagem: Normalmente vem em uma embalagem plástica TO-220 . Esta embalagem é robusta e projetada para fácil montagem em um dissipador de calor, o que geralmente é necessário em aplicações de energia para dissipar o calor de forma eficaz.
Classificações de tensão:
Tensão base-coletor (VCBO): Até -60V.
Tensão coletor-emissor (VCEO): Até -60V.
Tensão base-emissor (VEBO): Em torno de -5V a -7V.

Classificação atual:
Corrente de Coletor (CI): Normalmente até -3A (contínua). Esta classificação o torna adequado para alimentar alto-falantes ou outras cargas de potência moderada.
Dissipação de energia (PC): pode dissipar até 30W em uma temperatura de gabinete de 25°C, ou cerca de 1,5W em temperatura ambiente (sem dissipador de calor).
Ganho de corrente CC (hFE): varia, mas geralmente fica entre 60 e 200, ou até mesmo 300, dependendo da "classificação" específica (por exemplo, classificações O, Y, GR pelos fabricantes).
Baixa Tensão de Saturação do Coletor (VCE(sat)): Esta é uma característica desejável para amplificadores de potência e aplicações de comutação, o que significa que há uma baixa queda de tensão quando totalmente "ligado", resultando em menos perda de energia na forma de calor.
Transistor complementar: geralmente é pareado com seu equivalente complementar NPN, o 2SD880 , em configurações de amplificador push-pull.

Aplicações comuns
O 2SB834 é usado principalmente em:
Amplificadores de Potência de Frequência de Áudio: Sua principal aplicação, especialmente nos estágios de saída de sistemas estéreo, rádios e outros equipamentos de áudio.
Aplicações de comutação de energia: Pode ser usado em circuitos de comutação gerais onde é necessário um manuseio de corrente moderado.
Controle de motor: para controlar motores CC de pequeno e médio porte.
Regulação de Tensão: Como parte dos circuitos de regulação da fonte de alimentação.
Valor Unitário

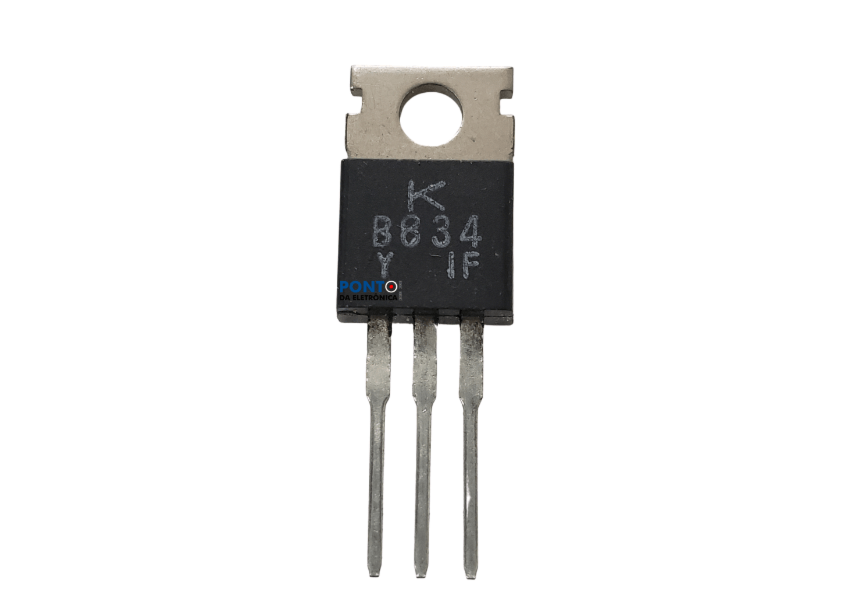

Imagem Meramente Ilustrativa
