Transistor IRF9630

Transistor IRF9630
Mosfet 200 Volts
Canal P

Especificações:
Fabricante: Vishay
Categoria de produto: MOSFET
Tecnologia: Si
Estilo de montagem: Orifício de passagem Caixa / Gabinete: TO-220-3
Embalagem: Vareta
Altura: 15,49mm
Comprimento: 10,41mm
Série: IRF
Largura: 4,7mm
Marca: Vishay / Siliconix
Tipo de Produto: MOSFET
Subcategoria: MOSFETs

O Transistor IRF9630 é um MOSFET de Potência de Canal P (P-Channel Power MOSFET). Ele é fabricado por diversas empresas, incluindo a International Rectifier (agora parte da Infineon Technologies)

O que é e Como Funciona
Como um MOSFET de Canal P, o IRF9630 atua como uma chave eletrônica controlada por tensão.
Canal P: Significa que ele conduz corrente do source (fonte) para o drain (dreno) quando uma tensão negativa é aplicada entre o gate e o source (Vgs < 0). Quanto mais negativa a tensão Vgs, mais "ligado" o transistor fica, permitindo que mais corrente flua.
MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor): Ao contrário dos BJTs (Transistores de Junção Bipolar) que são controlados por corrente, os MOSFETs são controlados por tensão no seu terminal de gate. Isso significa que eles consomem muito pouca corrente na entrada, facilitando a interface com circuitos de controle, como microcontroladores.
Transistor de Potência: É projetado para lidar com correntes e tensões elevadas, permitindo o controle de cargas de alta potência.

Principais Características (Valores Típicos)
Polaridade: P-Channel (Canal P)
Tensão Dreno-Source (Vds) Máx.: -200V (ele pode bloquear até 200 volts entre dreno e source).
Corrente Contínua de Dreno (Id) Máx.: -6.5A (pode conduzir até 6.5 amperes continuamente, no sentido de P-Channel).
Resistência ON (RDS(on)): Este é um valor crucial para MOSFETs de potência, pois indica a resistência quando o transistor está totalmente "ligado". Um valor baixo (tipicamente 0.40 Ohms para o IRF9630) significa menor dissipação de calor e maior eficiência.
Carga de Gate (Qg): A quantidade de carga necessária para ligar o MOSFET, importante para calcular a velocidade de comutação.
Tempo de Comutação Rápido: Adequado para aplicações de comutação de alta frequência.
Encapsulamento: Comumente encontrado no encapsulamento TO-220, que é um invólucro de plástico robusto projetado para montagem em dissipadores de calor, essencial para gerenciar a dissipação de potência em aplicações de alta corrente.

Aplicações Comuns
O IRF9630, com suas características de alta tensão e capacidade de corrente moderada, é frequentemente utilizado em:
Fontes de Alimentação Chaveadas (SMPS): Em estágios de chaveamento de fontes de alimentação DC-DC e AC-DC.
Drivers de Motor: Para controle de direção e velocidade de motores DC, em circuitos do tipo "ponte H".
Inversores e Conversores: Em circuitos que convertem ou invertem tensões.
Circuitos de Comutação de Alta Corrente/Tensão: Onde é necessário ligar/desligar cargas de potência elevada.
Proteção de Bateria: Em circuitos de gerenciamento de bateria.
Valor Unitário

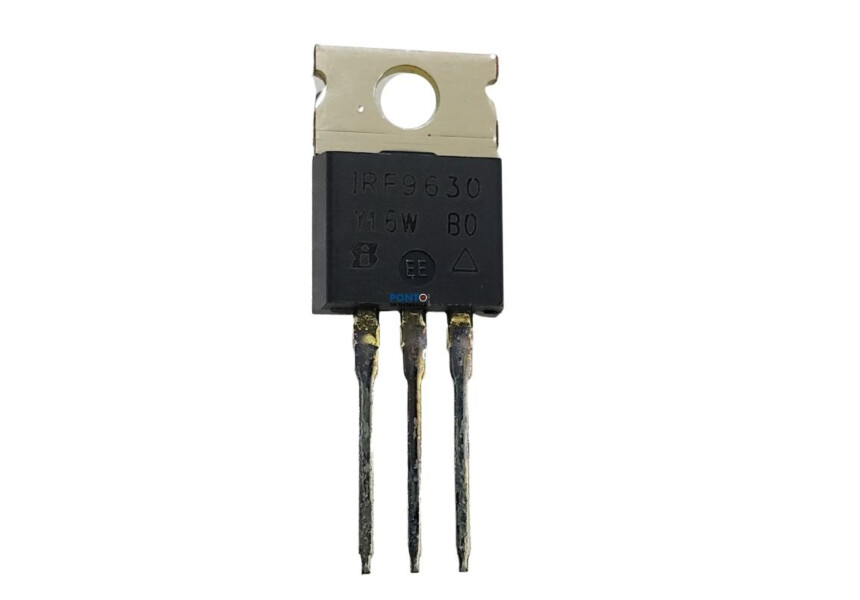

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
