Varistor S10K150V = 10D241K Myg", é um componente eletrônico de proteção contra surtos de tensão. A igualdade (=) entre os dois códigos indica que são diferentes nomenclaturas para o mesmo tipo de peça, o que é muito comum entre diferentes fabricantes.

Vamos desmembrar o que cada código significa:
Varistor (VDR)
Função: "VDR" (Voltage Dependent Resistor) ou Varistor é um componente cuja resistência elétrica varia com a tensão aplicada. Em condições normais de tensão, ele tem uma resistência muito alta. No entanto, quando a tensão sobe para um valor perigoso (um surto), sua resistência cai drasticamente, desviando a corrente excessiva para o terra e protegendo os outros componentes do circuito. É frequentemente usado em paralelo com a linha de alimentação de um equipamento.

Análise do Código S10K150V
Este código é típico de fabricantes como a Epcos/TDK.
S: Indica o formato, geralmente um disco.
10K: Refere-se ao diâmetro do disco em milímetros. "10" significa 10mm. O "K" é a tolerância.
150V: É a tensão de operação máxima do varistor em corrente alternada (AC). Para redes de 110V ou 127V, um varistor de 150V ou 175V é a escolha adequada para fornecer proteção.
Análise do Código 10D241K
Este é um código de modelo mais comum em datasheets e lojas de componentes.
10D: O "10" indica o diâmetro do disco, 10mm. O "D" indica o tipo de encapsulamento, que é um disco.
241K: O "241" é a tensão de referência, codificada. "241" significa 24 seguido por 1 zero, ou seja, 240V. Esta é a tensão de varistor (VV​), a tensão na qual o varistor começa a conduzir significativamente. O "K" é a tolerância, geralmente $\pm$10%.
Observação Importante: A tensão de 240V (VV​) é a tensão de referência de "disparo" do varistor, que é diferente da sua tensão máxima de operação em AC. Um varistor 10D241K é projetado para operar em redes de até 150Vrms (AC) ou 200Vdc (DC) para proteção
Myg: é o nome do fabricante, uma marca específica que produz o componente.

Resumo das Especificações
Tipo: Varistor (MOV - Metal Oxide Varistor).
Diâmetro: 10mm.
Tensão Máxima de Operação AC: 150V.
Tensão de Varistor (VV​): 240V.
Função: Proteção de circuitos contra picos de tensão em redes de 110V/127V.

Valor Unitário

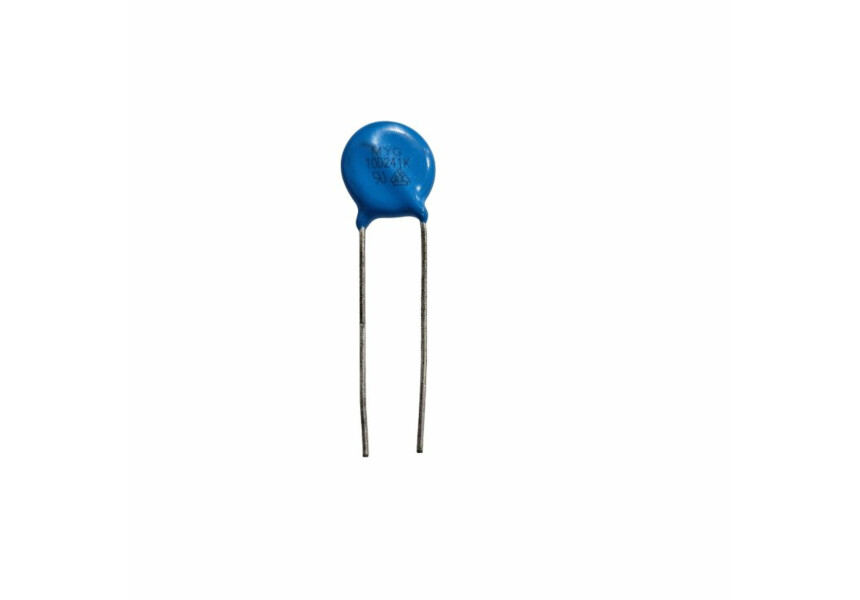

Imagem Meramente Ilustrativa

Preços e Descontos Válidos somente para Compras feitas pelo Site.
Para mais informações, entre em contato
